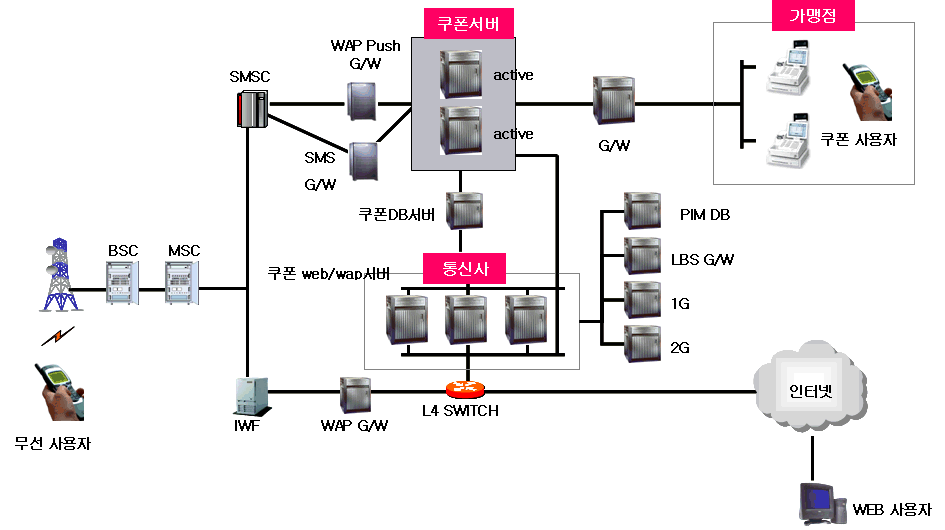

모바일 쿠폰 서비스의 네트워크 구성도



위의 그림은 제목처럼 모바일 쿠폰 서비스의 개략적인(!!!) 네트워크 구성도이다. 그림은 마우스로 클릭해서 원본 사이즈로 해서 보기 바란다.

이런 자료를 올릴때마다 강조하는 이야기지만 위의 그림은 개략적인 것이어서 위의 것만으로 서비스가 돌아갈 수는 없다. 그리고 위의 그림 외에 서비스가 돌아가는 방법은 여러가지가 있다. 여러 방법 중에 하나의 방법이라고 이해해주기 바란다. 좀더 상세한 정보는 아시다시피 보안 및 기타 여러가지 제한으로 공개할 수가 없음을 이해하기 바란다.

이런 자료.... 실제로 찾기 정말 힘들다.
도움이 되기를 바란다.
